Q44F不锈钢三通球阀

Q44F不锈钢三通球阀

在线咨询免费电话
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 泰通阀门为您提供全套工程阀门解决方案
  • 销售：021-6810 3333    6139 0811
  • 传真：021-5168 6322
  • 地址：上海南汇空港工业区金闻路1288号

详细介绍

产品概述
三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
主要性能规范
型号 公称压力 PN(MPa) 试验压力(MPa) 适用温度 (℃) 适用介质
壳体 液体密封 气体密封
Q44F6P/C/R 1 6 2 4 1.76 0.6 ≤150 水、蒸汽、油品等
Q44F-25P/C/R 2.5 3.75 2.75 0.6
Q44F-40P/C/R 4.0 6.4 4.4 0.6
主要零件材料
型 号 零件名称
阀体 球体 阀杆 密封圈 填料
Q44F 6C 碳素钢铸件 1Crl8Ni9Ti 2Cr13 增强聚四氟乙烯 对位聚苯 聚四氟乙烯
Q44F-25P 304 304 304
Q44F-40R 316 316 316
主要外形和连接尺寸
公称压力 PN(MPa) 主要 尺寸 公 称 通 径 {mm/in}
15/1/2 20/3/4 25/1 32/11/4 4/11/2 50/2/ 65/21／2 80／3 100/4 125/5 1 /50/6 200/8
PNl.6MPa L 1 50 1 64 1 80 200 220 230 260 280 320 380 440 500
PN2.5MPa L1 75 82 90 100 110 115 130 140 160 190 220 250
PN4.0M Pa H 90 90 102 115 135 140 155 185 21O 275 305 335
CLASSl50 W 120 140 155 250 250 35 350 420 700 1000 130 1800

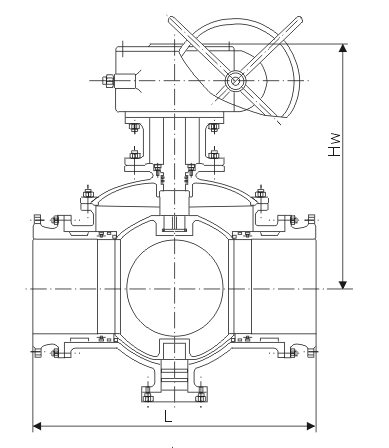

产品尺寸
温馨提示：“Q44F不锈钢三通球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-68103333    传真：021-51686322
