产品概述
J21W外螺纹截止阀是上海泰通阀门截止阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 零件名称Part name | 阀杆、阀盖Stem.Bonnet | 阀杆、阀瓣Stem,Disc | 填料Packing | ||||
|---|---|---|---|---|---|---|---|
| J2 1 3 w6p | 铬镍不锈钢 Cr.NiStainlesss steel | 铬镍不锈钢 Cr.NiStainlesss steel | 聚四氧乙稀、柔性石墨 PTEF,Soft graphite | ||||
| J2 1 3 w60、J2 1 3 w-40 | 优质碳钢 High grade carbon steel | 铬不锈钢 Cr.Staininliss steel | |||||
| 型号Type | 公称压力(MPa)Nominal pressure Nominal | 试验压力PS(MPs) test Test pressure | 工作压力(MPa)Working pressure | 工作温度(℃)Working temperature | 适用介质Applicable mediun | ||
| 壳体Shell | 密封（液）Seal | 密封（气）Seal | |||||
| J2 1 3 w6 | 16 | 2.4 | 1.76 | 0.6 | 16 | p≤200℃ | 液化石油气水、油品等 Petroliun gas Water,Oil etc |
| J2 1 3 w-40p | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J2 1 3 w60 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J2 1 3 w-320p | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
主要零部件材料
主要零部件材料
| 零件名称Part name | 阀杆、阀盖Stem.Bonnet | 阀杆、阀瓣Stem,Disc | 填料Packing |
|---|---|---|---|
| J2 1 3 w6p | 铬镍不锈钢 Cr.NiStainlesss steel | 铬镍不锈钢 Cr.NiStainlesss steel | 聚四氧乙稀、柔性石墨 PTEF,Soft graphite |
| J2 1 3 w60、J2 1 3 w-40 | 优质碳钢 High grade carbon steel | 铬不锈钢 Cr.Staininliss steel |
适用介质
水油品

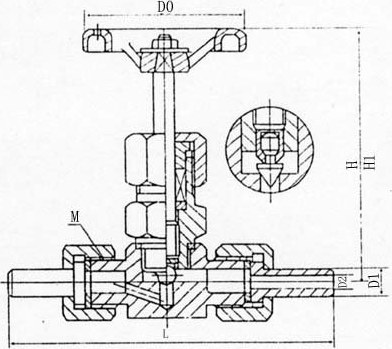

结构图与尺寸图
结构图 / 尺寸图
