产品概述

JY41W铜氧气专用截止阀是上海泰通阀门氧气专用阀、铜阀门系列产品，适用于工业管路系统的介质控制。

主要技术参数

主要性能规格型号公称压力PN （MPa) 壳体试验压力 Ps(MPa) 气密试验压力 Ps(MPa) 适用温度℃ 适用介质水气 J Y 41W-25T 2.5 3.8 2.5 2.5 常温氧气 J Y 41W-40 4.0 6.0 4.0 4.0 主要尺寸及重量公称通径 DN（mm) 尺寸 mm 重量 Kg L D D1 D2 b f Z-φd D2 I H D0 H1 L1 15 130 95 65 45 16 2 4-φ14 82 10 190 100 - - 5 20 150 105 75 55 16 2 4-φ14 95 13 213 100 - - 36.5 25 160 115 85 65 16 2 4-φ14 98 15 236 125 - - 7 32 190 135 100 78 18 2 4-φ18 120 28 312 180 - - 13.5 40 200 145 110 85 18 3 4-φ18 135 20 328 160 - - 16 50 230 160 125 100 20 3 4-φ18 160 25 450 320 - - 32 铜氧气专用截止阀主要外形尺寸、连接尺寸及重量公称压力 PN（MPa) 公称通径 DN（mm) 尺寸 mm 重量 Kg L D D1 D2 D0 b D0 H H1 Z-φd 1.6 15 130 95 65 45 - 14 75 110 119 4-φ14 2 20 150 110 75 55 - 14 75 110 120 4-φ14 3 25 160 115 85 65 - 14 75 116 126 4-φ14 4 32 180 135 100 78 - 15 120 143 160 4-φ18 6.1 40 200 145 110 85 - 16 120 147 168 4-φ18 8.2 50 230 160 125 100 - 16 160 172 194 4-φ18 11 65 290 180 145 120 - 18 - - - 4-φ18 28 80 310 195 160 135 - 20 - - - 8-φ18 34 100 350 210 180 155 - 20 - - - 8-φ18 43 125 400 245 210 185 - 22 - - - 8-φ18 70 150 480 280 240 210 - 24 - - - 12-φ23 95 2.5 15 130 95 65 45 - 16 - 154 - 4-φ14 5 20 150 105 75 55 - 16 - 184 - 4-φ14 7 25 160 115 85 65 - 16 - 188 - 4-φ14 9 32 180 135 110 75 - 18 - - - 4-φ18 13 40 200 145 120 85 - 18 - 292 - 4-φ18 17 50 230 160 125 100 - 20 - - - 4-φ18 20 65 290 180 145 120 - 22 - - - 8-φ18 25 80 310 195 160 135 - 22 - - - 8-φ18 35 100 350 230 190 160 - 24 - - - 8-φ23 50 125 400 270 220 188 - 28 - - - 8-φ25 75 150 480 300 250 218 - 30 - - - 8-φ25 100 4.0 15 130 95 65 45 40 16 - - - 4-φ14 5 20 150 105 75 55 51 16 - - - 4-φ14 7 25 160 115 85 65 58 16 - - - 4-φ14 9 32 180 135 100 78 66 18 - - - 4-φ18 13 40 200 145 110 85 76 18 - - - 4-φ18 17 50 230 160 125 100 88 20 - - - 4-φ18 20 65 290 180 145 120 110 22 - - - 8-φ18 25 80 310 195 160 135 121 22 - - - 8-φ18 35 100 350 230 190 160 150 24 - - - 8-φ23 50 125 400 270 220 188 176 28 - - - 8-φ25 75 150 480 300 250 218 204 30 - - - 8-φ25 100 产品结构	型号	公称压力PN （MPa)	壳体试验压力 Ps(MPa)	气密试验压力 Ps(MPa)	适用温度℃	适用介质	水	气	J Y 41W-25T	2.5	3.8	2.5	2.5	常温
型号	公称压力PN （MPa)	壳体试验压力 Ps(MPa)	气密试验压力 Ps(MPa)	适用温度℃	适用介质
水	气
J Y 41W-25T	2.5	3.8	2.5	2.5	常温	氧气
J Y 41W-40	4.0	6.0	4.0	4.0

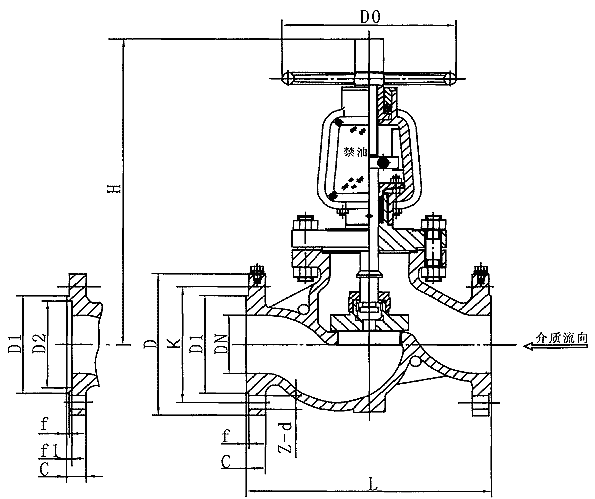

公称通径 DN（mm)	尺寸 mm	重量 Kg
L	D	D1	D2	b	f	Z-φd	D2	I	H	D0	H1	L1
15	130	95	65	45	16	2	4-φ14	82	10	190	100	-	-	5
20	150	105	75	55	16	2	4-φ14	95	13	213	100	-	-	36.5
25	160	115	85	65	16	2	4-φ14	98	15	236	125	-	-	7
32	190	135	100	78	18	2	4-φ18	120	28	312	180	-	-	13.5
40	200	145	110	85	18	3	4-φ18	135	20	328	160	-	-	16
50	230	160	125	100	20	3	4-φ18	160	25	450	320	-	-	32
公称压力 PN（MPa)	公称通径 DN（mm)	尺寸 mm	重量 Kg
L	D	D1	D2	D0	b	D0	H	H1	Z-φd
1.6	15	130	95	65	45	-	14	75	110	119	4-φ14	2
20	150	110	75	55	-	14	75	110	120	4-φ14	3
25	160	115	85	65	-	14	75	116	126	4-φ14	4
32	180	135	100	78	-	15	120	143	160	4-φ18	6.1
40	200	145	110	85	-	16	120	147	168	4-φ18	8.2
50	230	160	125	100	-	16	160	172	194	4-φ18	11
65	290	180	145	120	-	18	-	-	-	4-φ18	28
80	310	195	160	135	-	20	-	-	-	8-φ18	34
100	350	210	180	155	-	20	-	-	-	8-φ18	43
125	400	245	210	185	-	22	-	-	-	8-φ18	70
150	480	280	240	210	-	24	-	-	-	12-φ23	95
2.5	15	130	95	65	45	-	16	-	154	-	4-φ14	5
20	150	105	75	55	-	16	-	184	-	4-φ14	7
25	160	115	85	65	-	16	-	188	-	4-φ14	9
32	180	135	110	75	-	18	-	-	-	4-φ18	13
40	200	145	120	85	-	18	-	292	-	4-φ18	17
50	230	160	125	100	-	20	-	-	-	4-φ18	20
65	290	180	145	120	-	22	-	-	-	8-φ18	25
80	310	195	160	135	-	22	-	-	-	8-φ18	35
100	350	230	190	160	-	24	-	-	-	8-φ23	50
125	400	270	220	188	-	28	-	-	-	8-φ25	75
150	480	300	250	218	-	30	-	-	-	8-φ25	100
4.0	15	130	95	65	45	40	16	-	-	-	4-φ14	5
20	150	105	75	55	51	16	-	-	-	4-φ14	7
25	160	115	85	65	58	16	-	-	-	4-φ14	9
32	180	135	100	78	66	18	-	-	-	4-φ18	13
40	200	145	110	85	76	18	-	-	-	4-φ18	17
50	230	160	125	100	88	20	-	-	-	4-φ18	20
65	290	180	145	120	110	22	-	-	-	8-φ18	25
80	310	195	160	135	121	22	-	-	-	8-φ18	35
100	350	230	190	160	150	24	-	-	-	8-φ23	50
125	400	270	220	188	176	28	-	-	-	8-φ25	75
150	480	300	250	218	204	30	-	-	-	8-φ25	100
