产品概述

UJ44SM角式柱塞阀是上海泰通阀门柱塞阀系列产品，适用于工业管路系统的介质控制。

主要零部件材料

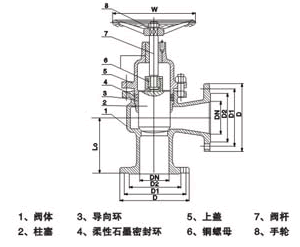

特点原理及应用角式柱塞阀与直通式柱塞阀的工作原理完全相同，但是角式柱塞阀安装在管线中的位置和其他柱塞阀不同，因而石油，化工，化肥，制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好适合安装在这些个部位，这样不但减少了接管弯头，而且方便安装，具有省工，省料等特点，在节能意识特强的企业，角式柱塞阀被广泛应用。 UJ44SM/H6/25C/P 角式柱塞阀图　1.阀体；2.柱塞；3.导向环；4.柔性石墨密封环；5.上盖；6.铜螺母；7.阀杆；8.手轮主要连接结构尺寸 DN(mm) 尺寸（mm） U44SM6C(P) UJ44H6C、P、R 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 Lo 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475 H 190 210 220 250 280 300 320 370 420 440 530 610 730 850 970 1100 W 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900 D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580 D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 D2 45 55 65 78 85 100 120 135 155 185 210 265 295 375 435 485 b 12 12 12 13 13 13 15 17 17 19 21 23 27 28 30 32 Z-d 44 44 44 48 48 48 48 88 88 88 8-23 12-23 12-25 12-25 16-25 16-30 DN(mm) 尺寸（mm） U44SM-25(P) UJ44H-25C、P、R 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 Lo 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475 H 190 210 230 260 260 290 320 370 420 460 530 610 730 850 970 1100 W 100 100 110 140 160 180 200 240 280 320 350 400 520 640 760 900 D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610 D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535 b 14 14 14 15 15 17 19 19 21 25 27 31 33 36 40 44 Z-d 44 44 44 48 48 48 88 88 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34 产品尺寸	DN(mm) 尺寸（mm）	U44SM6C(P) UJ44H6C、P、R	15	20	25	32	40	50	65	80	100	125	150	200	250	300
DN(mm) 尺寸（mm）	U44SM6C(P) UJ44H6C、P、R
15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Lo	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	185	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-d	44	44	44	48	48	48	48	88	88	88	8-23	12-23	12-25	12-25	16-25	16-30
DN(mm) 尺寸（mm）	U44SM-25(P) UJ44H-25C、P、R
15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Lo	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
Z-d	44	44	44	48	48	48	88	88	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
