产品概述

D971X-6/10/16对夹式电动软密封蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

产品特点 1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。主要结束参数公称通经DN（mm) 50～2000 50～1600 公称药理PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动主要零部件材料零件名称材料阀体 WCB、QT4500、HT200、HT250 蝶板 WCB、QT4500、HT200、HT250 阀轴 2Cr13 密封圈丁腈耐油橡胶填料柔性石墨执行标准制造标准 GB/T 122387-89 法兰标准 GB9113-2000、GB17241.6998 结构长度标准 GB12221-89 检验标准 GB/T 13927-92 D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸单位：mm DN L H HO A B 0.6MPa 1.0MPa 1.6MPa DO n-Фd DO n-Фd DO n-Фd 50 43 63 438 125 125 110 44 125 48 125 48 65 46 70 453 125 125 130 44 145 48 145 48 80 46 83 478 125 125 150 48 160 88 160 88 100 52 105 519 125 125 170 48 180 88 180 88 125 56 115 713 325 245 200 88 210 88 210 88 150 56 137 749 325 245 225 88 240 8-22 240 8-22 200 60 164 843 325 245 280 88 295 8-22 295 8-22 250 68 206 947 363 313 335 128 350 12-22 355 12-26 300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26 350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26 400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30 450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30 500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33 600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36 700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36 800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39 900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39 1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42 1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48 产品尺寸	公称通经DN（mm)	50～2000	50～1600	公称药理PN（MPa)	0.6	1.0	1.6	密封试验(MPa)	0.66	1.1	1.76
公称通经DN（mm)	50～2000	50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动
零件名称	材料
阀体	WCB、QT4500、HT200、HT250
蝶板	WCB、QT4500、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨
制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

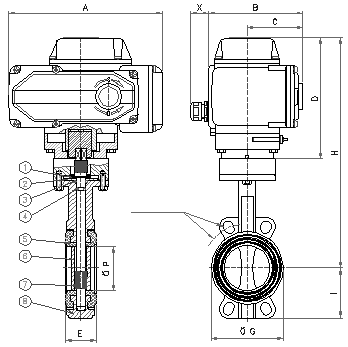

DN	L	H	HO	A	B	0.6MPa	1.0MPa	1.6MPa
DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	44	125	48	125	48
65	46	70	453	125	125	130	44	145	48	145	48
80	46	83	478	125	125	150	48	160	88	160	88
100	52	105	519	125	125	170	48	180	88	180	88
125	56	115	713	325	245	200	88	210	88	210	88
150	56	137	749	325	245	225	88	240	8-22	240	8-22
200	60	164	843	325	245	280	88	295	8-22	295	8-22
250	68	206	947	363	313	335	128	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
