产品概述

WBLX(D72X)手动对夹式电动软密封蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

产品特点 1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。主要结束参数公称通经DN（mm) 50～2000 50～1600 公称药理PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动主要零部件材料零件名称材料阀体 WCB、QT4500、HT200、HT250 蝶板 WCB、QT4500、HT200、HT250 阀轴 2Cr13 密封圈丁腈耐油橡胶填料柔性石墨执行标准制造标准 GB/T 122387-89 法兰标准 GB9113-2000、GB17241.6998 结构长度标准 GB12221-89 检验标准 GB/T 13927-92 WBLX(D72X)0/16手动对夹式电动软密封蝶阀主要外形连接尺寸单位：mm DN L H H2 A B ФD 50 43 224 77 267 112.5 106 65 46 240 85 267 123 124 80 46 279 95 267 138 162 100 52 286 105 267 150 162 125 56 329 129 345 168 192 150 56 354 132 345 190 216 200 60 438 165 353 227.5 270 250 68 493 197 353 251 326 300 78 570 234 380 284.5 376 产品尺寸	公称通经DN（mm)	50～2000	50～1600	公称药理PN（MPa)	0.6	1.0
公称通经DN（mm)	50～2000	50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动
零件名称	材料
阀体	WCB、QT4500、HT200、HT250
蝶板	WCB、QT4500、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨
制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

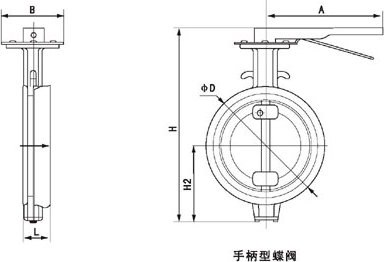

DN	L	H	H2	A	B	ФD
50	43	224	77	267	112.5	106
65	46	240	85	267	123	124
80	46	279	95	267	138	162
100	52	286	105	267	150	162
125	56	329	129	345	168	192
150	56	354	132	345	190	216
200	60	438	165	353	227.5	270
250	68	493	197	353	251	326
300	78	570	234	380	284.5	376
