产品概述

D972X电动对夹式软密封蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

产品特点 1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。主要结束参数公称通经DN（mm) 50～2000 50～1600 公称药理PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动主要零部件材料零件名称材料阀体 WCB、QT4500、HT200、HT250 蝶板 WCB、QT4500、HT200、HT250 阀轴 2Cr13 密封圈丁腈耐油橡胶填料柔性石墨执行标准制造标准 GB/T 122387-89 法兰标准 GB9113-2000、GB17241.6998 结构长度标准 GB12221-89 检验标准 GB/T 13927-92 WBEX(D972X)-6/10/16电动对夹式软密封蝶阀主要外形连接尺寸单位：mm DN L H H1 A B ФD 0.6MPa 1.0MPa 1.6MPa 50 43 77 443 125 125 88 99 99 65 46 85 463 125 125 108 118 118 80 46 95 483 125 125 124 132 132 100 52 105 498 125 125 144 156 156 125 56 129 682 325 245 174 184 184 150 56 132 736 325 245 199 211 211 200 60 165 800 325 245 254 266 266 250 68 197 895 363 313 309 319 319 300 78 234 956 363 313 363 370 370 350 78 283 1029 363 313 413 429 429 400 102 325 1103 363 313 463 480 480 450 114 369 1186 465 469 518 530 548 500 127 404 1280 546 431 568 582 609 600 154 470 1321 546 556 667 682 720 700 165 503 1431 546 556 772 794 794 800 190 571 1542 546 556 878 901 901 900 203 621 1800 617 706 978 1001 1001 1000 216 702 2363 632 706 1078 1112 1112 1200 254 818 2583 632 706 1295 1328 1328 产品尺寸	公称通经DN（mm)	50～2000	50～1600	公称药理PN（MPa)	0.6	1.0	1.6	密封试验(MPa)
公称通经DN（mm)	50～2000	50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动
零件名称	材料
阀体	WCB、QT4500、HT200、HT250
蝶板	WCB、QT4500、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨
制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

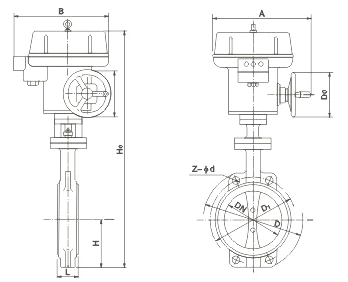

DN	L	H	H1	A	B	ФD
0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
